設計理念

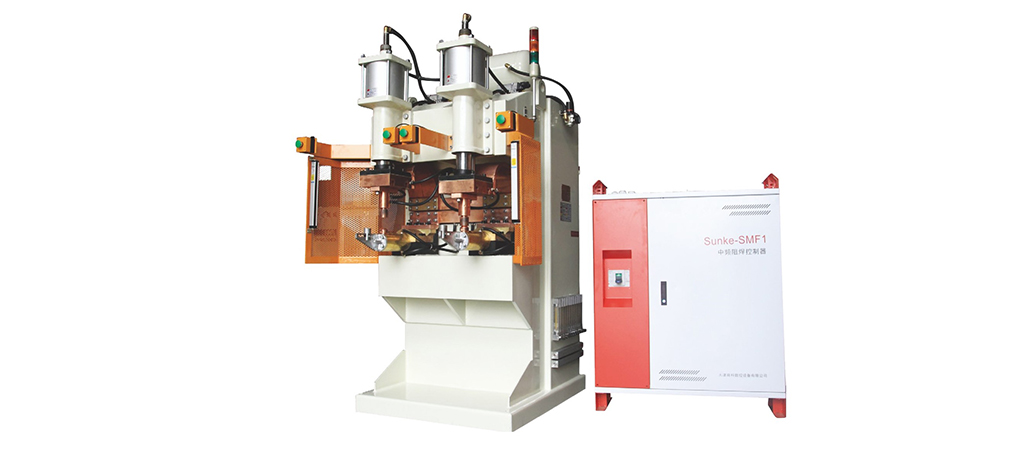

該設備是用于冰箱壓縮機.上的密封接線端子與壓縮機殼體,吸氣管與壓縮機殼體的電阻凸焊設備,主要由機身、中頻逆變電源、專用變壓器、焊接氣缸、上下焊接電極、氣路系統、冷卻回路、安全監測報警裝置等組成。
客戶提供的工件規格及焊接要求:
1、產品規格:產品板材為中低碳鋼，厚度3-6mm ;
2.焊接強度要求:接線端子與殼體焊接牢固,滿足破壞性實驗(用600g鐵錘敲擊及10.5Mpa水壓實驗不泄露) ;
3、焊接后工件要求:焊接后,接線端子與基準面的高度、位置度符合圖紙要求,接線端子環形完整，無飛濺,玻璃體保持完好,不能影響原有的電氣性能。
為滿足客戶的以，上要求,我公司采用一機雙氣缸專用焊接設備,一只氣缸焊接接線柱,一只氣缸焊接吸氣管;接線柱與吸氣管的焊接參數存儲在不同的焊接規范里,通過工位上的控制操作開關從微電腦控制箱內調取所需的焊接參數，從而達到對產品的準確焊接。
產品特點
●雙頭專用焊接機身 采用立式加強結構使用優質厚鋼板焊接而成,內設有加強筋機身結構合理美觀，并經過去應力處理,具有及其優良的力學性能,不易變形。
●采用中頻逆變直流焊接電源，變壓器體積小輸出能量大,焊接變壓器頻率為1000 Hz且變壓器整流二極管能把電能轉變?yōu)橹绷麟娫刺峁┖附邮褂?從而將生產成本降至極低。
●焊接氣缸采用大缸徑高壓可調氣 缸,并設有導向導軌,具有高效、穩定、自動、可靠的優良特性。
●采用的中頻逆變控制器輸出電源頻率1000Hz .時間精度為毫秒級;最多可編程64套焊接規范,更設有焊接電流實時監測、焊點計數等功能,便于管理,確保焊接質量。
●裝有水流不足、 氣壓過低等實時監測功能,裝有聲光報警指示燈,裝有紅黃綠三色警示燈分別代表設備的故障、工作和電源指示,最大程度上保障操作員工的人身安全、設備使用安全、產品焊接質量。
●采用雙按鈕開關啟動,操作人員與電極之間裝有光柵保護,焊機操作區的兩側、兩氣缸之間裝有防護網,從而確保因員工操作不當等原因而引|發的產品或人員損害。

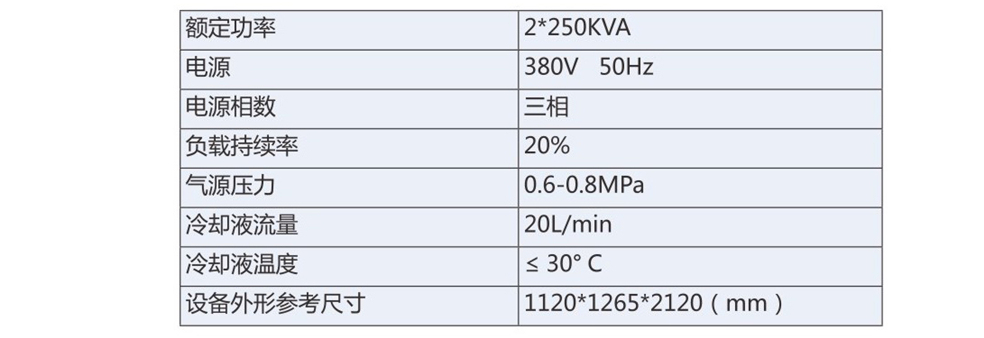

技術參數

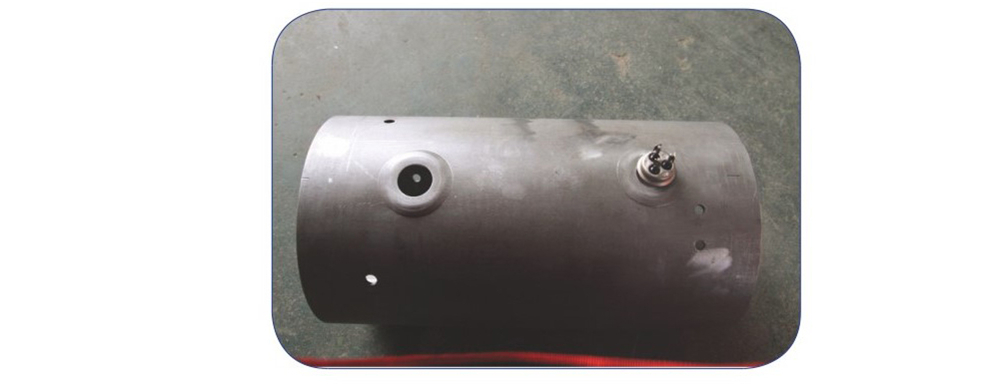

產品細節
